BS 2470 Specification

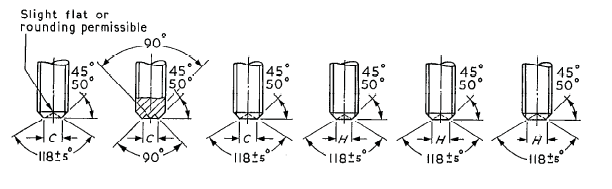

alternative form of socket permissible Oval Point Figure BS 2470

Cup Point Figure BS 2470

Dimensions of hexagon socket set screws with iso inch(unified) Thread BS 2470

Nominal size D J K Shortest nominal length to which dimension k applies C H R Y P Q
Basic screw dia. Hexagon socket size* Key engagement Cup, flat and oval point Cone point Dog point Cup and flat point Diameter(except hexagon internal knurled and small cup point) Hexagon cup point internal knurled and small cup point diameter Oval point radius Cone point angle(90° for these lenghts and over, 118° for shorter lenghts) Half dog point
Diameter length
Nom. Min. Max. Min. Max. Min. Nom. Max. Min. Max. Min.
0 0.0600 0.028 0.022 1/16 3/32 3/32 0.033 0.027 0.032 0.027 0.046 5/64 0.040 0.037 0.07 0.013
1 0.0730 0.035 0.028 3/32 3/32 3/32 0.040 0.033 0.038 0.033 0.055 3/32 0.049 0.045 0.021 0.017
2 0.0860 0.035 0.028 3/32 1/8 1/8 0.047 0.039 0.043 0.038 0.062 7/64 0.057 0.053 0.024 0.020
3 0.0990 0.050 0.040 3/32 3/16 1/8 0.054 0.045 0.050 0.045 0.078 1/8 0.066 0.062 0.027 0.023
4 0.1120 0.050 0.040 1/8 3/16 1/8 0.061 0.051 0.056 0.051 0.084 5/32 0.075 0.070 0.030 0.026
5 0.1250 1/16 0.050 1/8 3/16 3/16 0.067 0.057 0.062 0.056 0.094 3/16 0.083 0.078 0.033 0.027
6 0.1380 1/16 0.050 3/16 3/16 3/16 0.074 0.064 0.069 0.062 0.109 3/16 0.092 0.087 0.038 0.032
8 0.1640 5/64 0.062 3/16 1/4 3/16 0.087 0.076 0.082 0.074 0.125 1/4 0.109 0.103 0.043 0.037
10 0.1900 3/32 0.075 3/16 1/4 1/4 0.102 0.088 0.095 0.086 0.141 1/4 0.127 0.12 0.049 0.041
1/4 0.2500 1/8 0.100 1/4 5/16 5/16 0.132 0.118 0.125 0.114 0.187 5/16 0.156 0.149 0.067 0.059
5/16 0.3125 5/32 0.125 5/16 7/16 3/8 0.172 0.156 0.156 0.144 0.234 3/8 0.203 0.195 0.082 0.074
3/8 0.3750 3/16 0.150 3/8 1/2 7/16 0.212 0.194 0.187 0.174 0.281 7/16 0.250 0.241 0.099 0.089
7/16 0.4375 7/32 0.175 7/16 5/8 1/2 0.252 0.232 0.218 0.204 0.328 1/2 0.297 0.287 0.114 0.104
1/2 0.5000 1/4 0.200 1/2 5/8 5/8 0.291 0.270 0.250 0.235 0.375 9/16 0.344 0.334 0.130 0.120
5/8 0.6250 5/16 0.250 5/8 7/8 3/4 0.371 0.347 0.312 0.295 0.469 3/4 0.469 0.456 0.164 0.148
3/4 0.7500 3/8 0.300 3/4 1 7/8 0.450 0.425 0.375 0.357 0.562 7/8 0.562 0.549 0.196 0.180
7/8 0.8750 1/2 0.400 7/8 1¼ 1 0.530 0.502 0.437 0.418 0.656 1 0.656 0.642 0.227 0.211
1 1.0000 9/16 0.450 1 1¼ 1¼ 0.609 0.579 0.500 0.480 0.750 1⅛ 0.750 0.734 0.260 0.240
