BS 2470 Specification

Hexagon Socket Buttom Head Screws BS 2470

Hexagon Socket Button Head Screws Thread BS 2470

Dimensions of hexagon socket Button head screws with iso inch(unified) Thread BS 2470

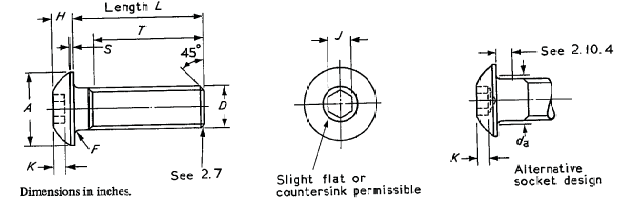

Nominal Size D A H S J K Fillet Radius T
Basi Screw Diameter Head Diameter Head Height Head Side Height Hexagon Socket Size Key Engagement F da Thread length
Max. Min. Max. Min. Ref. Nom. Min. Min. Max. Min.
0 0.0600 0.114 0.104 0.032 0.026 0.010 0.035 0.020 0.005 0.080 1/2
1 0.0730 0.139 0.129 0.039 0.033 0.010 0.050 0.028 0.005 0.093 1/2
2 0.0860 0.164 0.154 0.046 0.038 0.010 0.050 0.0228 0.005 0.106 1/2
3 0.0990 0.188 0.176 0.052 0.044 0.010 1/16 0.035 0.005 0.119 1/2
4 0.1120 0.213 0.201 0.059 0.051 0.015 1/16 0.035 0.005 0.132 1/2
5 0.1250 0.238 0.226 0.066 0.058 0.015 5/64 0.044 0.005 0.145 0.1/2
6 0.1380 0.262 0.250 0.073 0.063 0.015 5/64 0.044 0.005 0.158 5/8
8 0.1640 0.312 0.298 0.087 0.077 0.015 3/32 0.052 0.010 0.194 3/4
10 0.1900 0.361 0.347 0.101 0.091 0.020 1/8 0.070 0.010 0.220 1
1/4 0.2500 0.437 0.419 0.132 0.122 0.031 5/32 0.087 0.015 0.290 1
5/16 0.3125 0.547 0.527 0.166 0.152 0.031 3/16 0.105 0.015 0.352 1
3/8 0.3750 0.656 0.636 0.199 0.185 0.031 7/32 0.122 0.015 0.415 1.1/4
1/2 0.5000 0.875 0.851 0.265 0.245 0.046 5/16 0.175 0.020 0.560 2
5/8 0.6250 1.000 0.970 0.331 0.311 0.062 3/8 0.210 0.020 0.685 2
