BS 2470 Specification

Hexagon Socket Countersunk Head Screws BS 2470

Hexagon Socket Countersunk Head Screws Thread BS 2470

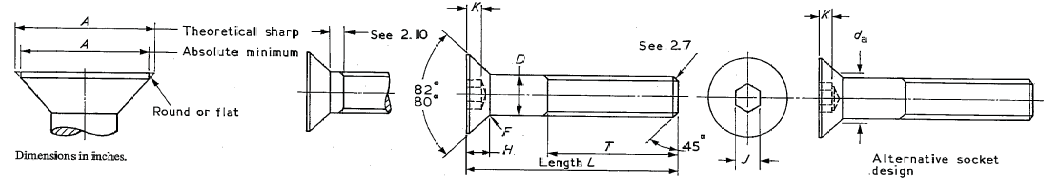

Dimensions of hexagon socket countersunk head screws with iso inch(unified) Thread BS 2470

Nominal Size D A H J K Fillet Radius T
Body Diameter Head Diameter* Head Height Hexagon Socket Size Key Engagement F da Thread length
Max. Min. Theoretical Sharp Max. Absolute Min. Reference Flushness tolerance Nom. Min. Min. Max. Min.
0 0.0600 0.0568 0.138 0.117 0.046 0.006 0.035 0.025 0.003 0.072 0.500
1 0.0730 0.0695 0.168 0.143 0.057 0.007 0.050 0.031 0.003 0.089 0.625
2 0.0860 0.0822 0.197 0.168 0.066 0.008 0.050 0.038 0.004 0.106 0.625
3 0.0990 0.0949 0.226 0.193 0.075 0.010 1/16 0.044 0.004 0.119 0.625
4 0.1120 0.1075 0.255 0.218 0.085 0.011 1/16 0.055 0.005 0.136 0.750
5 0.150 0.1202 0.281 0.240 0.093 0.012 5/64 0.061 0.006 0.153 0.750
6 0.1380 0.1329 0.307 0.263 0.100 0.013 5/64 0.066 0.006 0.168 0.750
8 0.164 0.1585 0.359 0.311 0.116 0.014 3/32 0.076 0.007 0.194 0.875
10 0.1900 0.1840 0.411 0.359 0.131 0.015 1/8 0.087 0.009 0.220 0.875
1/4 0.2500 0.2435 0.531 0.476 0.167 0.016 5/32 0.111 0.009 0.280 1.000
5/16 0.3125 0.3053 0.656 0.589 0.205 0.017 3/16 0.135 0.012 0.342 1.125
3/8 0.3750 0.3678 0.781 0.704 0.241 0.018 7/32 0.159 0.015 0.405 1.250
7/16 0.4375 0.4294 0.844 0.755 0.242 0.018 1/4 0.159 0.018 0.467 1.375
1/2 0.5000 0.4919 0.937 0.857 0.260 0.018 5/16 0.172 0.020 0.530 1.500
5/8 0.6250 0.6163 1.188 1.065 0.335 0.022 3/8 0.220 0.024 0.655 1.750
3/4 0.7500 0.7406 1.438 1.293 0.410 0.024 1/2 0.220 0.030 0.780 2.000
See Appendix B.
