BS 2470 Specification

Hexagon Socket Head Cap Screws BS 2470

Hexagon Socket Head Cap Screws BS 2470

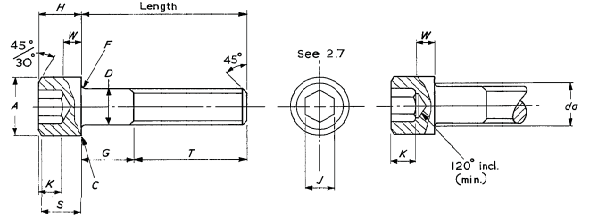

Dimensions of hexagon socket head cap screws,ISO inch (Unified) threads

Nominal Size D A H S J K W Fillet radius C T
Body diameter Head diameter Head height Head side height Hexagon socket size* Key engagement Wall thickness F da Chamfer or radius Thread length
Max. Min. Max. Min. Max. Min. Min. Nom. Min. Min. Min. Max. Max. Min.
0 0.0600 0.0568 0.096 0.091 0.060 0.057 0.054 0.050 0.025 0.020 0.003 0.074 0.003 0.500
1 0.0730 0.0695 0.118 0.112 0.073 0.070 0.066 0.050 0.031 0.025 0.003 0.087 0.003 0.625
2 0.0860 0.0822 0.140 0.134 0.086 0.083 0.077 1/16 0.038 0.029 0.004 0.102 0.003 0.625
3 0.0990 0.0949 0.161 0.154 0.099 0.095 0.089 5/64 0.044 0.034 0.004 0.115 0.003 0.625
4 0.1120 0.1075 0.183 0.176 0.112 0.108 0.101 5/64 0.051 0.038 0.005 0.130 0.005 0.750
5 0.1250 0.1202 0.205 0.198 0.125 0.121 0.112 3/32 0.057 0.043 0.006 0.145 0.005 0.750
6 0.1380 0.1329 0.226 0.218 0.138 0.134 0.124 3/32 0.064 0.047 0.006 0.158 0.005 0.750
8 0.1640 0.1585 0.270 0.262 0.164 0.159 0.148 1/8 0.077 0.056 0.007 0.188 0.005 0.875
10 0.1900 0.1840 0.312 0.303 0.190 0.185 0.171 5/32 0.090 0.065 0.009 0.218 0.005 0.875
1/4 0.2500 0.2435 0.375 0.365 0.250 0.244 0.225 3/16 0.120 0.095 0.009 0.278 0.008 1.000
5/16 0.3125 0.3053 0.437 0.425 0.312 0.306 0.281 7/32 0.151 0.119 0.012 0.3465 0.008 1.125
3/8 0.3750 0.3678 0.562 0.550 0.375 0.368 0.337 5/16 0.182 0.143 0.015 0.415 0.008 1.250
7/16 0.4375 0.4294 0.625 0.611 0.437 0.430 0.394 5/16 0.213 0.166 0.018 0.4835 0.010 1.375
1/2 0.5000 0.4919 0.750 0.735 0.500 0.492 0.450 3/8 0.245 0.190 0.020 0.552 0.010 1.500
5/8 0.6250 0.6163 0.875 0.858 0.625 0.616 0.562 1/2 0.307 0.238 0.024 0.689 0.010 1.750
3/4 0.7500 0.7406 1.000 0.982 0.750 0.740 0.675 9/16 0.370 0.285 0.030 0.828 0.010 2.000
7/8 0.8750 0.8647 1.125 1.105 0.875 0.864 0.787 9/16 0.432 0.333 0.034 0.963 0.015 2.250
1 1.0000 0.9886 1.312 1.291 1.000 0.988 0.900 5/8 0.495 0.380 0.040 1.100 0.015 2.500
