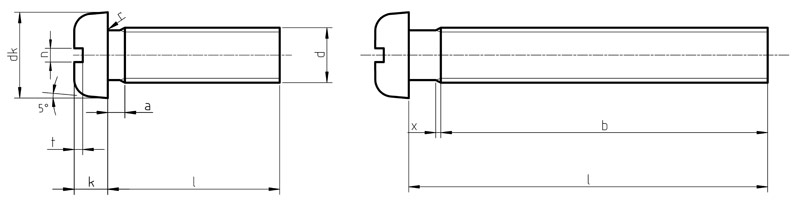

Dimensions for CSN 21137 - Slotted pan head screws

Thread d	p	a	b	dk		da	k		n			r	rt	t	w	X
		max	min	nom=max	min	max	nom=max.	min.	nom.	max.	min.	min.	ref.	min.	min.	max
M1.6	0.35	0.7	25	3.2	2.9	2	1.00	0.86	0.4	0.60	0.46	0.1	0.5	0.35	0.3	0.9
M2	0.4	0.8	25	4.0	3.7	2.6	1.30	1.16	0.5	0.70	0.56	0.1	0.6	0.5	0.4	1
M2.5	0.45	0.9	25	5.0	4.7	3.1	1.50	1.36	0.6	0.80	0.66	0.1	0.8	0.6	0.5	1.1
M3	0.5	1	25	5.6	5.3	3.6	1.80	1.66	0.8	1.00	0.86	0.1	0.9	0.7	0.7	1.25
M3.5	0.6	1.2	38	7.00	6.64	4.1	2.10	1.96	1	1.20	1.06	0.1	1	0.8	0.8	1.5
M4	0.7	1.4	38	8.00	7.64	4.7	2.40	2.26	1.2	1.51	1.26	0.2	1.2	1	1	1.75
M5	0.8	1.6	38	9.50	9.14	5.7	3.00	2.86	1.2	1.51	1.66	0.2	1.5	1.2	1.2	2
M6	1	2	38	12	11.57	6.8	3.6	3.3	1.6	1.91	1.66	0.25	1.8	1.4	1.4	2.5
M8	1.25	2.5	38	16	15.57	9.2	4.8	4.5	2	2.31	2.06	0.4	2.4	1.9	1.9	3.2
M10	1.5	3	38	20	19.48	11.2	6.0	5.7	2.5	2.81	2.56	0.4	3	2.4	2.4	3.8
