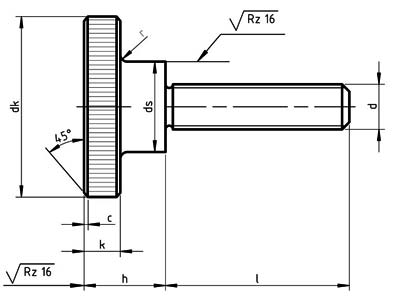

Dimensions for CSN 21161 - Knurled thumb screws, high type

Thread d	p	b	c	dk			ds		h			k		n			r	t
				nom	max	min	nom = max.	min	nom	max	min	nom=max	min	nom	min	max		min	max
M1	0.25	3	-	5.5	5.74	5.26	2.8	2.55	3.5	3.74	3.26	1.5	1.25	0.3	0.36	0.5	0.5	0.7	0.9
M1.2	0.25	3.5	-	6	6.24	5.76	3	2.75	4	4.24	3.76	1.5	1.25	0.4	0.46	0.6	0.5	0.8	1
M1.4	0.3	4	-	7	7.29	6.71	3.5	3.2	4.7	4.94	4.46	2	1.75	0.4	0.46	0.6	0.5	0.9	1.15
M1.6	0.35	5	-	7.5	7.79	7.21	3.8	3.5	5	5.24	4.76	2	1.75	0.4	0.46	0.6	0.5	1	1.3
M2	0.4	6	0.3	9	9.29	8.71	4.5	4.2	5.3	5.54	5.06	2	1.75	0.5	0.56	0.7	0.5	1.1	1.4
M2.5	0.45	8	0.3	11	11.35	10.65	5	4.7	6.5	6.79	6.21	2.5	2.25	0.6	0.66	0.8	0.5	1.5	1.8
M3	0.5	9	0.4	12	12.35	11.65	6	5.7	7.5	7.79	7.21	2.5	2.25	0.8	0.86	1	0.5	1.8	2.2
M3.5	0.6	10	0.4	14	14.35	13.65	7	6.64	8.5	8.79	8.21	3	2.75	0.8	0.86	1	0.5	2	2.5
M4	0.7	12	0.4	16	16.35	15.65	8	7.64	9.5	9.79	9.21	3.5	3.2	1	1.06	1.2	0.5	2.2	2.7
M5	0.8	15	0.5	20	20.42	19.58	10	9.64	11.5	11.85	11.15	4	3.7	1.2	1.26	1.51	1	2.8	3.4
M6	1	18	0.6	24	24.42	23.58	12	11.57	15	15.35	14.65	5	4.7	1.6	1.66	1.91	1	3.5	4.3
M8	1.25	24	0.6	30	30.42	29.58	16	15.57	18	18.35	17.65	6	5.7	2	2.06	2.31	2	4.5	5.5
M10	1.5	30	-	36	36.5	35.5	20	19.48	23	23.42	22.58	8	7.64	2.5	2.56	2.81	2	6	7
