CSN 21183 - Slotted set screws and pins

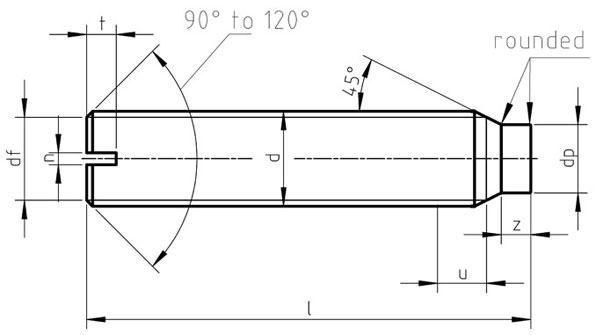

Dimensions for CSN 21183 - Slotted set screws and pins
| Thread d | P | df | dp | n | t | z | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| max. | min. | Nominal size | max. | min. | min. | max. | min. | max. | |||
| M 1,6 | 0,35 | Thread - core diameter | 0,8 | 0,55 | 0,25 | 0,31 | 0,45 | 0,56 | 0,74 | 0.8 | 1,05 |
| M 2 | 0,4 | 1 | 0,75 | 0,25 | 0,31 | 0,45 | 0,64 | 0,84 | 1 | 1,25 | |
| M 2,5 | 0,45 | 1,5 | 1,25 | 0,4 | 0,46 | 0,6 | 0,72 | 0,95 | 1.25 | 1,5 | |
| M 3 | 0,5 | 2 | 1,75 | 0,4 | 0,46 | 0,6 | 0,8 | 10,5 | 1.5 | 1,75 | |
| (M3,5) | 0,6 | 2,2 | 1,95 | 0,5 | 0,56 | 0,7 | 0,96 | 1,21 | 1,75 | 2 | |
| M 4 | 0,7 | 2,5 | 2,25 | 0,6 | 0,66 | 0,8 | 1,12 | 1,42 | 2 | 2,25 | |
| M 5 | 0,8 | 3,5 | 3,2 | 0,8 | 0,86 | 1 | 1,28 | 1,63 | 2.5 | 2,75 | |
| M 6 | 1 | 4 | 3,7 | 1 | 1,06 | 1,2 | 1,6 | 2 | 3 | 3,25 | |
| M 8 | 1,25 | 5,5 | 5,2 | 1,2 | 0,26 | 1,51 | 2 | 2,5 | 4 | 4,3 | |
| M 10 | 1,5 | 7 | 6,64 | 1,6 | 1,66 | 1,91 | 2,4 | 3 | 5 | 5,3 | |
| M 12 | 1,75 | 8,5 | 8,14 | 2 | 2,06 | 2,31 | 2,8 | 3,6 | 6 | 6,3 | |
