DIN 3404 Button head grease nipples

DIN 3404

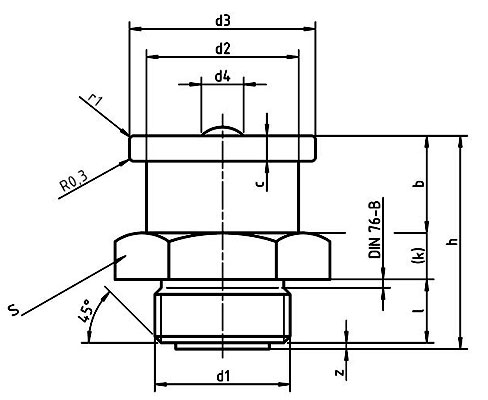

Dimensions for DIN 3404 Button head grease nipples

Size B C D2 D3 D4 min H max l S Zmax
M6x1 4.8 1.7 7.2 10 1.5 13 4.9 11 0.6
M6x1 6.5 2 12 16 1.5 17 5.3 17 0.8
M8x1 4.8 1.7 7.2 10 2.5 13.7 4.9 11 0.6
M8x1 6.5 2 12 16 2.5 16.7 5.3 18 0.8
M10x1 6.5 2 12 16 2.9 17.6 5.5 17 1
M10x1 6.5 2 12 16 2.9 17.6 5.5 17 1
M16x1.5 8.5 3 18 22 5 23.1 7.5 22 1.5
G1/4 6.5 2 12 16 2.9 16 5.5 17 1
G1/4 8.5 3 18 22 5 22 7.5 22 1.5
G3/8 8.5 3 18 22 5 22 7.5 22 1.5
