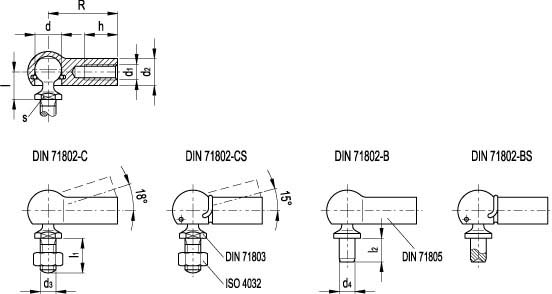

Dimensions for DIN 71802 Angled ball joints

Sphere diameter d 1 nominal size	d2	l 2 +/- 0.3	l 3 +/- 0.3	e min.	d5 h11	l1 +/- 0.2	a +/- 0.3	sw h14
8	M5	10	9	10.2	5	4	22	7
8	M5	10	9	10.2	5	7.5	22	7
10	M6	12	11	11.5	6	4.5	25	8
10	M6	12	11	11.5	6	8	25	8
13	M8	16	13	14	8	5	30	11
13	M8	16	13	14	8	10	30	11
16	M10, M12	20	16	15.5	10	6	35	13
16	M10, M12	20	16	15.5	10	13	35	13
19	M14x1.5 / M14 / M16	28	20	21.5	14	12	45	16
19	M14x1.5 / M14 / M16	28	20	21.5	14	18	45	16
