DIN 985 : Nylon Insert Lock Nuts / Nylock Nuts

Equivalent Standards

Nylon Insert Lock Nuts / Nylock Nuts

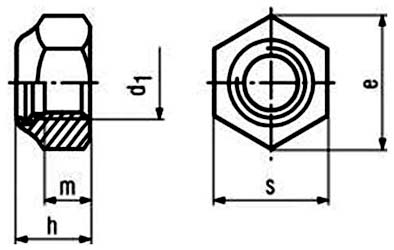

Dimensions for Nylon Insert Lock Nuts / Nylock Nuts

d1 s e m1 min m min h
M 2.5 5 5.51 2 - 3.8
M 3 5.5 6.01 2.4 1.65 4
M 4 7 7.66 2.9 2.2 5
M 5 8 8.79 3.2 2.75 5
M 6 10 11.05 4 3.3 6
M 8 13 14.38 5.5 4.4 8
M 10 17 18.9 6.5 5.5 10
M 12 19 21.1 8 6.6 12
M 14 22 24.49 9.5 7.7 14
M 16 24 26.75 10.5 8.8 16
M 18 27 29.56 13 9.9 18.5
M 20 30 32.95 14 11 20
M 24 36 39.55 15 13.2 24
