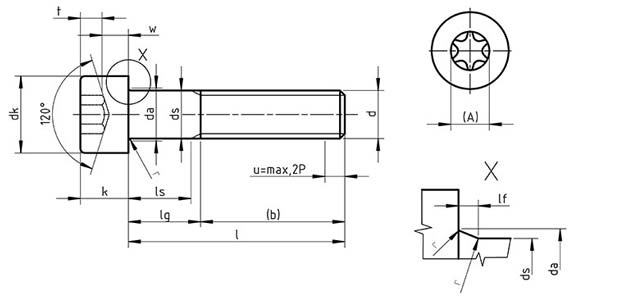

Dimensions for ISO 14579 Hexalobular cylindrical head

Thread d	p	b	dk			da	ds		lf	k		r	v	da	w	inner hexabulator
																size	A	t
		ref.	max c	max d	min.	max	max	min	max	max	min	min	max	min	min		ref.	max.	min.
M 2	0.4	16	3.8	3.98	3.62	2.6	2	1.86	0.51	2	1.86	0.1	0.2	3.48	0.55	6	1.75	0.84	0.71
M 2.5	0.45	17	4.5	4.68	4.32	3.1	2.5	2.36	0.51	2.5	2.36	0.1	0.25	4.18	0.85	8	2.4	1.04	0.91
M 3	0.5	18	5.5	5.68	5.32	3.6	3	2.86	0.51	3	2.86	0.1	0.3	5.07	1.15	10	2.8	1.27	1.01
M 4	0.7	20	7	7.22	6.78	4.7	4	3.82	0.6	4	3.82	0.2	0.4	6.53	1.4	20	3.95	1.8	1.42
M 5	0.8	22	8.5	8.72	8.28	5.7	5	4.82	0.6	5	4.82	0.2	0.5	8.03	1.9	25	4.5	2.03	1.65
M 6	1	24	10	10.22	9.78	6.8	6	5.82	0.68	6	5.7	0.25	0.6	9.38	2.3	30	5.6	2.42	2.02
M 8	1.25	28	13	13.27	12.73	9.2	8	7.78	1.02	8	7.64	0.4	0.8	12.33	3.3	45	7.95	3.31	2.92
