ISO 1483 : Slotted Raised Countersunk Head Tapping Screws

Equivalent Standards

ISO 1483 : Slotted Raised Countersunk Head Tapping Screws

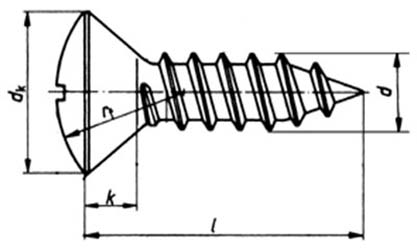

Dimensions of Slotted Raised Countersunk Head Tapping Screws

d k dk h t min. n
2.2 1.1 3.8 0.7 0.95 0.6
2.9 1.7 5.5 0.9 1.25 0.8
3.5 2.35 7.3 1.2 1.55 1
3.9 2.3 7.5 1.3 1.7 1
4.2 2.6 8.4 1.4 1.85 1.2
4.8 2.8 9.3 1.5 2.15 1.2
5.5 3.0 10.3 1.7 2.45 1.6
6.3 3.15 11.3 2 2.85 1.6
