ISO 2010 : Slotted Raised Countersunk Oval Head Screws

Equivalent Standards

ISO 2010 : Slotted Raised Countersunk Oval Head Screws

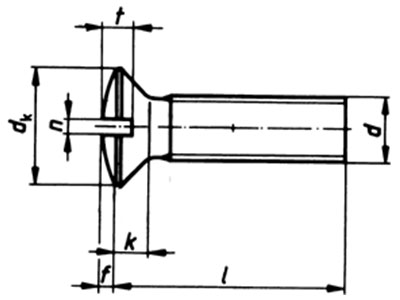

Dimensions of Slotted Raised Countersunk Oval Head Screws

d k max. f t max. n dk
M 2 1.2 0.5 1.0 0.5 3.8
M 2.5 1.5 0.6 1.2 0.6 4.7
M 3 1.65 0.75 1.45 0.8 5.5
M 4 2.7 1 1.9 1 8.4
M 5 2.7 1.25 2.3 1.2 9.3
M 6 3.3 1.5 2.8 1.6 11.3
M 8 4.65 2 3.7 2 15.8
M 10 5 2.5 4.6 2.5 18.3
