ISO 7380 FL Flange Button Head Hexagon Socket Cap Screw

ISO 7380 FL

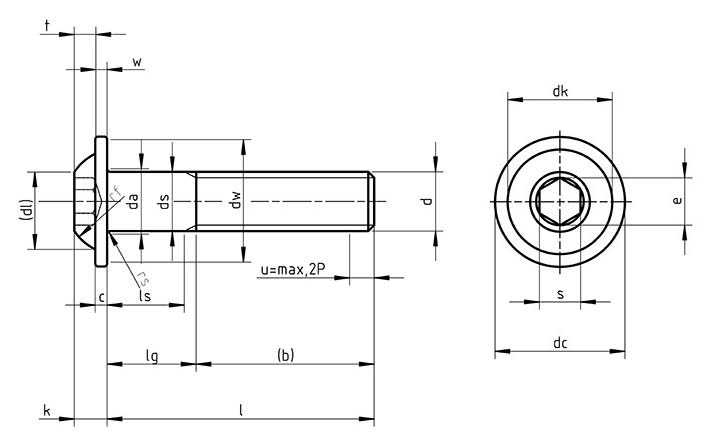

Dimensions for ISO 7380 FL Flange Button Head Hexagon Socket Cap Screw

thread d dc min k max s
M 3 5.74 1.65 2
M 4 8.24 2.2 2.5
M 5 10.4 2.75 3
M 6 12.2 3.3 4
M 8 16.4 4.4 5
M 10 20.22 5.5 6
M 12 24.32 6.6 8
M 16 32 8.8 10
