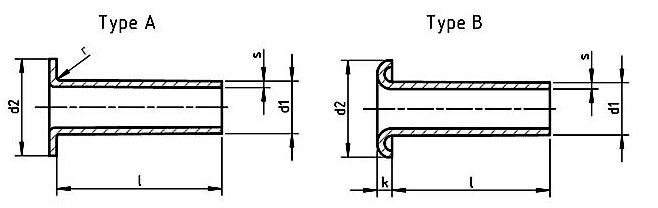

Dimensions for PN 82972 - Tubular rivets

d1		s	d2		k	r
nominal size	tolerance	±10%	nominal size	tolerance		max.
1	±0.03	0.2	1.6	±0.15	0.25	0.2
1.2	±0.03	0.2	2	±0.15	0.3	0.2
1.5	±0.03	0.2	2.5	±0.15	0.35	0.2
1.5	±0.03	0.25	2.5	±0.15	0.4	0.2
2	±0.03	0.25	3.2	±0.2	0.4	0.02
2	±0.03	0.3	3.2		0.45	0.25
2.5	±0.05	0.25	4		0.4	0.25
2.5	±0.05	0.3	4		0.5	0.25
2.5	±0.05	0.4	4		0.6	0.3
3	±0.05	0.25	4.5		0.5	0.3
3	±0.05	0.3	4.5		0.5	0.3
3	±0.05	0.5	4.5		0.6	0.3
4	±0.07	0.3	6	±0.25	0.65	0.4
4	±0.07	0.4	6		0.7	0.4
4	±0.07	0.5	6		0.8	0.4
