Equivalent Standards

UNI 5714

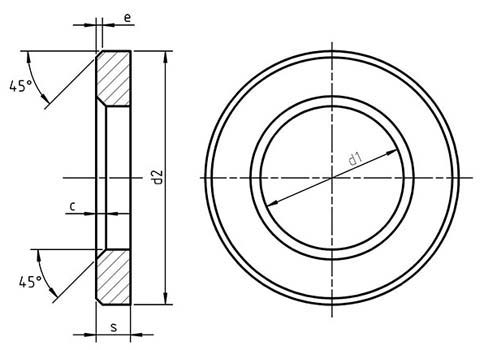

Dimensions for UNI 5714 Slices, round, for HV connections

Nominal size for thread d1 d2 h c e weight kg/1000 pcs
min.= nominal size max. max.=nominal size min. nominal size max. min. min.= nominal size max. approx.
13 M12 13 13.27 24 23.48 3 3.3 2.7 1.6 1.9 0.5 7.03
17 M16 17 17.27 30 29.48 4 4.3 3.7 1.6 1.9 1 14.6
21 M20 21 21.33 37 36.38 4 4.3 3.7 2 2.5 1 19.6
23 M22 23 23.33 39 38.38 4 4.3 3.7 2 2.5 1 24.3
25 M24 25 25.33 44 43.38 4 4.3 3.7 2 2.5 1 30.6
28 M27 28 28.52 50 49 5 5.6 4.4 2.5 3 1 50.2
31 M30 31 31.62 56 54.8 5 5.6 4.4 2.5 3 1 63.2
37 M36 37 37.62 66 64.8 6 6.6 5.4 3 3.5 1.5 115
