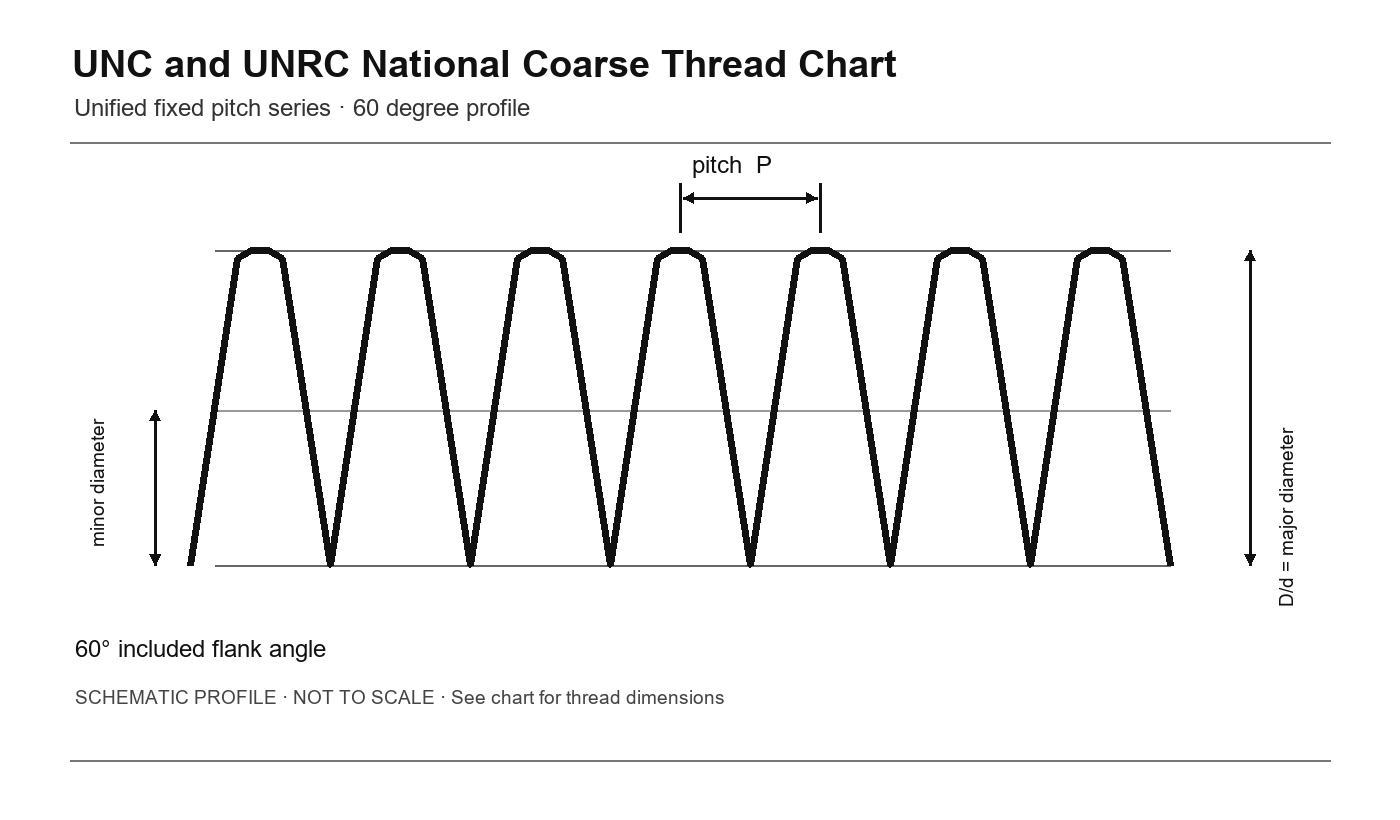

UNC and UNRC National Coarse Thread Chart

Measured in Inches
Nominal Size Major Diameter Threads Basic Pitch Diameter Minor Diameter Lead Angle at Basic Pitch Height of Fundamental Triangle
 Tensile Stress Area
sq. inch
Degrees Min
#1 0.073 64 0.063 0.056 4 31 0.01353 0.003
#2 0.086 56 0.074 0.067 4 22 0.01547 0.004
#3 0.099 48 0.086 0.076 4 26 0.01804 0.005
#4 0.112 40 0.096 0.085 4 45 0.02165 0.006
#5 0.125 40 0.109 0.098 4 11 0.02165 0.008
#6 0.138 32 0.118 0.104 4 50 0.02706 0.009
#8 0.164 32 0.144 0.13 3 58 0.02706 0.014
#10 0.19 24 0.163 0.145 4 39 0.03608 0.018
#12 0.216 24 0.189 0.171 4 1 0.03608 0.024
1/4 0.25 20 0.218 0.196 4 11 0.0433 0.032
5/16 0.313 18 0.276 0.252 3 40 0.04811 0.052
3/8 0.375 16 0.334 0.307 3 24 0.05413 0.078
7/16 0.438 14 0.391 0.36 3 20 0.06186 0.106
1/2 0.5 13 0.45 0.417 3 7 0.06662 0.142
9/16 0.563 12 0.508 0.472 2 59 0.07217 0.182
5/8 0.625 11 0.566 0.527 2 56 0.07873 0.226
3/4 0.75 10 0.685 0.642 2 40 0.0866 0.334
7/8 0.875 9 0.803 0.755 2 31 0.09623 0.462
1 1 8 0.919 0.865 2 29 0.10825 0.606
1 1/8 1.125 7 1.032 0.941 2 31 0.12372 0.763
1 1/4 1.25 7 1.157 1.095 2 15 0.12372 0.969
1 3/8 1.375 6 1.267 1.195 2 24 0.14434 1.155
1 1/2 1.5 6 1.392 1.32 2 11 0.14434 1.405
1 3/4 1.75 5 1.62 1.534 2 15 0.17321 1.9
2 2 4 1/2 1.856 1.759 2 11 0.19245 2.5
2 1/4 2.25 4 1/2 2.106 2.009 1 55 0.19245 3.25
2 1/2 2.5 4 2.338 2.229 1 57 0.21651 4
2 3/4 2.75 4 2.588 2.479 1 46 0.21651 4.93
3 3 4 2.838 2.729 1 36 0.21651 5.97
3 1/4 3.25 4 3.088 2.979 1 29 0.21651 7.1
3 1/2 3.5 4 3.338 3.229 1 22 0.21651 8.33
3 3/4 3.75 4 3.588 3.479 1 16 0.21651 9.66
4 4 4 3.838 3.729 1 11 0.21651 11.08
